Accessoires pour Réservoir Hydrophore Galvanisé Massal

Liste d'accessoires pour installation / fonctionnement d'un réservoir hydrophore galvanisé 4, 6 ou 10 bar Massal.

Niveau Visuel

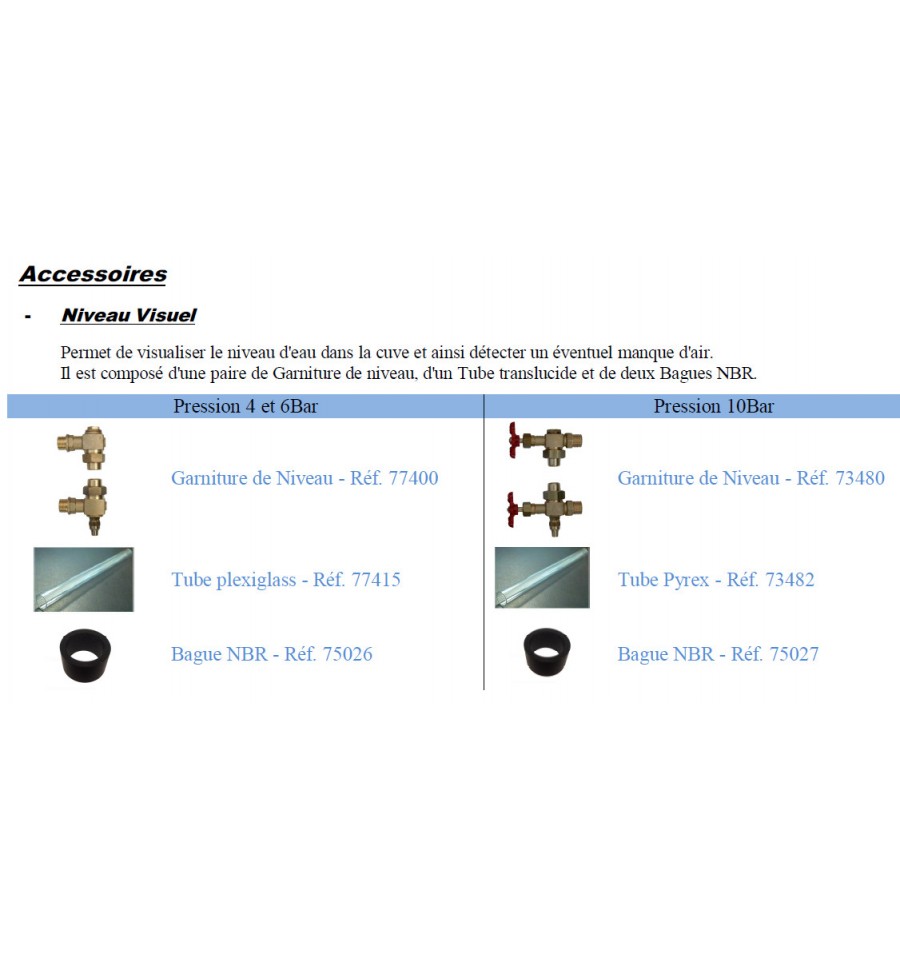

Permet de visualiser le niveau d'eau dans la cuve et ainsi détecter un éventuel manque d'air.
Il est composé d'une paire de Garniture de niveau, d'un Tube translucide et de deux Bagues NBR.

Pour modèle à pression 4 ou 6 Bar, livré avec 2 garnitures de niveau (Réf. 77400) + Tube plexiglass (Réf. 77415) + 2 Bagues NBR (Réf. 75026)

Kit pour modèle à pression 10 Bar, livré avec 2 garnitures de niveau (Réf. 73480) + Tube Pyrex (Réf. 73482) + 2 Bagues NBR (Réf. 75027)

Contacteur Manométrique

Le contacteur manométrique permet le réglage automatique du fonctionnement de la pompe de puits avec une cuve :
- à la valeur minimum de réglage (enclenchement et mise en route de la pompe de puits)
- à la valeur de réglage maximum (arrêt du système)

Sous le cache, deux ressorts sont visibles. En vissant ou dévissant le grand ressort, vous augmentez ou diminuez la pression haute (pression de coupure). La pression basse se modifiera proportionnellement. Le second ressort permet de régler l'écart entre la pression minimale et la pression maximale.

Contacteur Manométrique (Livré sans manomètre) : Réf 78201 pour 2 à 6 Bar.  Réf 78200 pour 4 à 12 Bar.

Manomètre : Réf 78203. Pression de 0 à 10 Bar

Ces contacteurs manométriques + manomètre sont compatibles réservoirs à membrane type hydropan.

Kit de Renouvellement d'Air

Le Kit Renouvellement d'Air permet de réinjecter plus ou moins d'air dans la cuve.

Pour pompe immergée : Doseur Insuflair - Réf. 26005. Livré avec 1.25 ml de Tube cuivre + 1.8ml de Tuyau Rilsan

Pour pompe de Surface (pression maxi 8 Bar ) : Capacité 100 à 200 Litres - Réf. 26035. Capacité 300 à 500 Litres - Réf. 26036. Capacité 1000 Litres - Réf. 26037

Valve de gonflage : Valve bouchon laiton Réf. 73471. Permet le pré-gonflage et l'appoint d'air dans la cuve.

Rappel sur la mise en service d'un réservoir hydrophore

Principes de base

Sans pré-gonflage : Lorsque le ballon est raccordé, il suffit de démarrer la pompe. Le réservoir vide d’eau (donc plein d’air) se remplira de liquide et compressera l’air.

Avec pré-gonflage : Vous devez équiper votre ballon d'une valve bouchon laiton (ref massal 73471) sur l'un des manchons supérieur. Introduire de l’eau dans le ballon avec la pompe au dessus des manchons M 1-2, isoler du réseau et effectuer un pré-gonflage d’air au moyen d’un compresseur jusqu’à 0,2 B sous de la pression d’enclenchement de la pompe.

Pompe de surface avec kit de renouvellement d'air

Le Kit de renouvellement d’air doit être installé selon le schéma présenté en image. Il convient de choisir le modèle de KIt adapté au volume du réservoir (voir le tableau accessoires).
La vanne V2 située entre le clapet anti-retour et la pompe permet le réglage du débit de fluide envoyé au kit de renouvellement afin d’éviter bruits et vibrations. Ne jamais fermer complètement cette vanne, comme la vanne V1, sauf dans le cas d’une maintenance.
A la première mise en service, quand le réservoir est en pression, il convient de vérifier l’étanchéité des connections du réservoir afin d’éviter toute fuite pouvant annuler l’action du système et favoriser la mise en route intempestive de la pompe.
(Vérification pouvant être réalisée avec de l’eau savonneuse)

Pompe immergée avec kit de renouvellement d'air

Le Kit de renouvellement d’air doit être installé selon le schéma présenté en image. Le tube de cuivre est positionné de façon à siphonner l’eau dans la colonne montante. Un écrou avec presse étoupe assure l’étanchéité.
Mettre en service la pompe. Lors de la première mise en service faire deux repères sur le niveau (un à l’enclenchement, l’autre au déclenchement de la pompe).
Le volume d’air peut-être ajusté en plongeant plus ou moins le tube cuivre dans la colonne montante du puits. Pour cela on dévisse l’écrou du presse étoupe, si le kit ne fournit pas assez d’air on plonge le tube cuivre plus profondément ou si le volume d’air est trop important on remonte le tube.
Effectuer si nécessaire cet ajustement après un mois de fonctionnement.

Vérifier régulièrement l'étanchéité des connections quelque soit le montage.
